Az Akna utcai lerakó iparvágánya
Budapest X. ker, Akna u.
Megszűnt 2000-ben



Az Akna utcai iparvágány pontos keletkezési dátuma az idő homályába vész. Az biztos, hogy 1921-ben már megvolt. A rendelkezésre álló adatok alapján én ezért az 1910-es évekre teszem. Ekkoriban a BVVV. az újköztemetői vonal Maglódi úti szakaszán salaklerakó iparvágányt létesített az Akna utca melletti területen. Ennek a vágánynak a kiágazása kezdetben még a vonal végpontja irányából volt megközelíthető, aminek logikája az volt, hogy a vontatva (akkor még kifele irányban a bal vágányon) közlekedő tehervonatok egyszerűen betoltak a csonkavágányra. Ekkoriban már létezhetett a MÁV Téglagyári vontatóvágánya, amely Rákos állomásról a Tárna utca-Gránátos utca nyomvonalon át szolgálta ki az Akna utca-Venyige utca közti területen elhelyezkedő Kőbányai Gőztéglagyárat. Hogy a BVVV. vágánynak a MÁV-val volt-e közvetlen kapcsolata, arról nem állnak rendelkezésre megbízható információk.

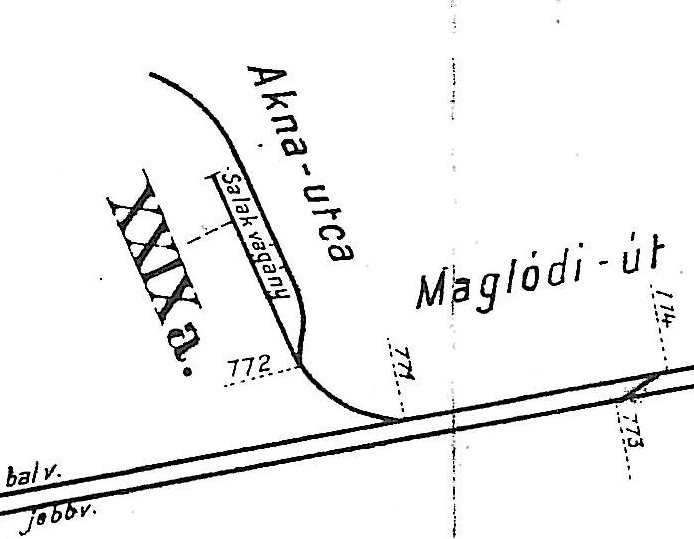

Az első általam ismert rajz az iparvágányról 1935-ből származik

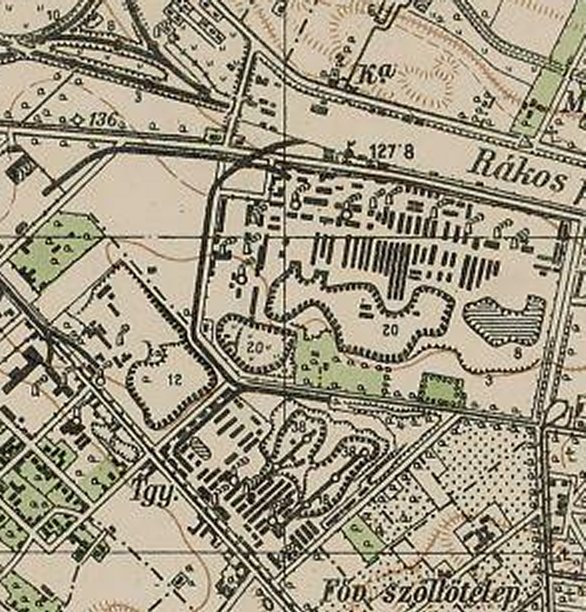

« Egy 1926. évi térképrészlet a környékről

1926-ban a BSzKRt. kis mértékben bővítette az iparvágányt.


Ekkoriban ezen a területen számos téglagyár működött, amelyek a talajban lévő agyagot kitermelve nagy kiterjedésű bányagödröket hoztak létre. Az így létrejövő mélyedéseket azután különféle anyagokkal (hulladék, sitt, salak, stb.) elkezdték feltölteni. Ugyan a téglagyárak később megszűntek, ezt a kerületrészt azóta is Téglagyárdűlőnek hívják.

A háború után az Akna utcai lerakóhoz nagy mennyiségű építési törmelék érkezett. A korabeli vágányelrendezés az alábbi rajzokon látható.

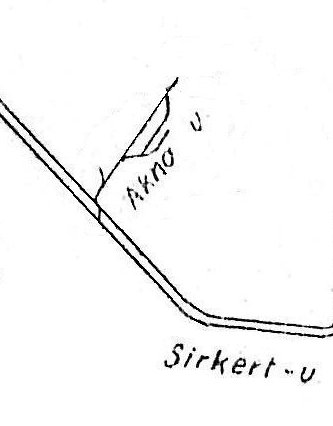

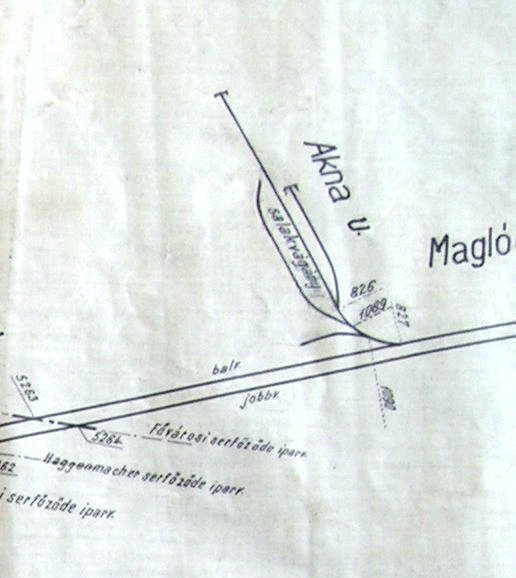

1945. évi vágányrajzok

Ekkora már egy kitérő is kiépült, ahol a mozdonyok a kocsisort körüljárhatták.

Az 50-es években a Maglódi út túloldalán felépült a Ganz Vagon és Gépgyár anyagtelepe, amelynek iparvágányát csatlakoztatták az Akna utcai FVV iparvágányhoz. Ennek másik végén pedig nagyvasúti összeköttetést létesítettek a korábban kiépült Téglagyári vontatóvágánnyal. A vontatóvágány szolgálta ki többek között az időközben a Maglódi úton az Akna utcai FVV telep melletti területen felépült Ferroglobus haszonvas telepet. A villamosvasút iparvágánya lekeresztezte a MÁV vágányt és azon túl is folytatódott a Gránátos utca irányában.

1954. körül a Maglódi úton az Akna utcánál villamosvégállomást alakítottak ki. A villamosok egy a folyó pálya bal oldalára kiágazó harmadik vágányon fordulhattak vissza. Ekkoriban a 28A villamosnak volt itt végállomása, majd később a 37-es, 37A viszonylatoknak; ez többször változott. Az Akna utcai iparvágányt a végállomási harmadik vágányból ágaztatták ki, annak Maglódi úti csatlakozása ezzel megfordult a vonal kezdőpontja felé.

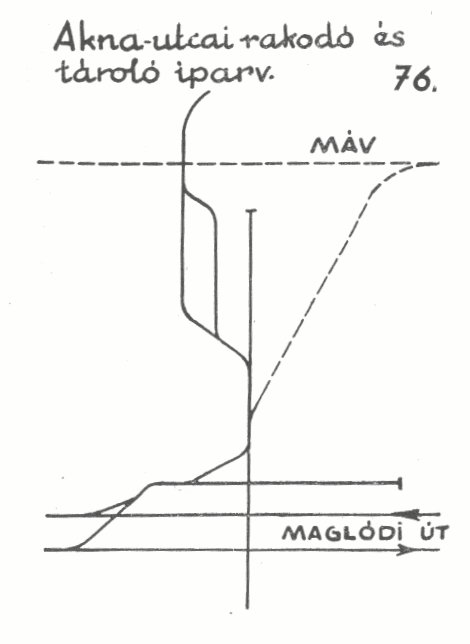

Elrendezési vázlat 1959-ből

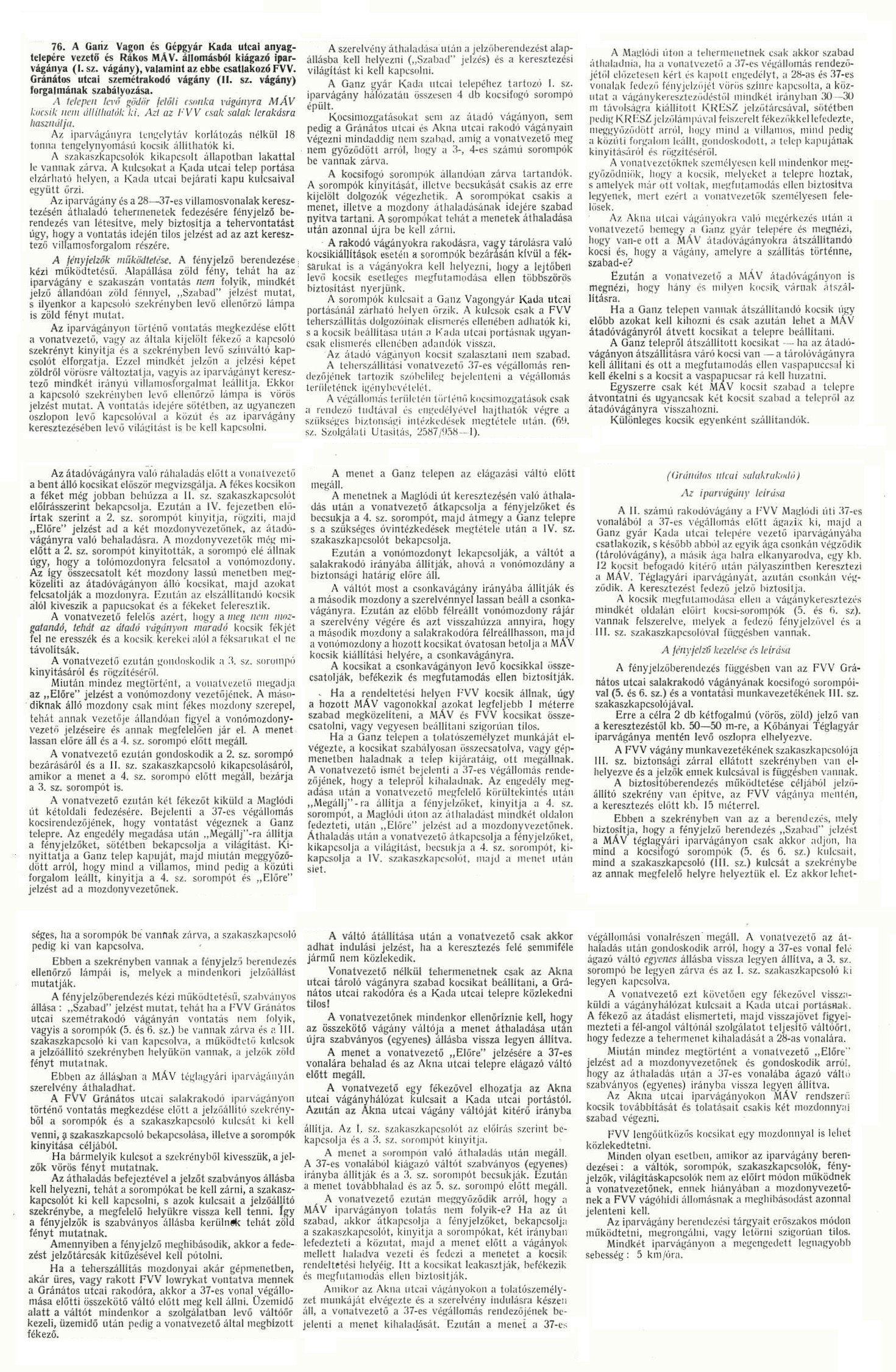

Az 1959. évi teherszállítási utasítás az Akna utcai FVV és a tőle délre elhelyezkedő Ganz telep iparvágány-hálózatát egy egységnek kezelte. A kiszolgálás részletes végrehajtási utasítása itt olvasható. Ebben az időszakban többek között az M2-es metró alagútjának építéséből származó kitermelt anyagok deponálását végezhették a lerakóban.

1961-re a végállomás elrendezését és az iparvágányt kismértékben módosították. Épült egy összekötő vágány a végállomás harmadik vágánya és a vonali bal vágány között, amely lehetővé tette, hogy a végállomásra érkező, előttes szerelvényt utolérő forgalmi kocsi a vonali forgalom zavarása nélkül várakozhasson. Innen az Akna utca mellé egy másik csonkavágány ágazott ki. A két iparvágány között az FVV-nek felsővezeték telepe volt.

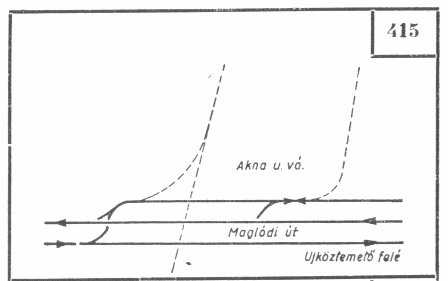

Elrendezési vázlat 1961-ből

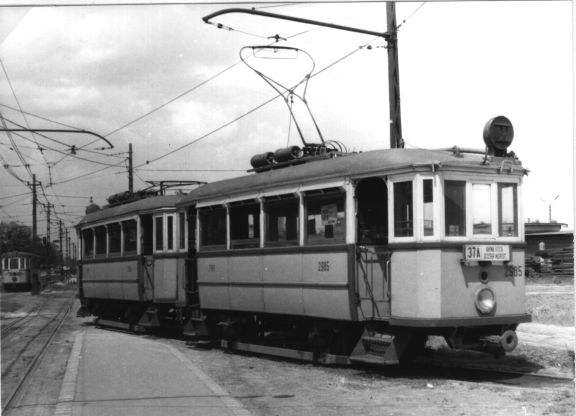

Egy 37A az Akna utcai végállomáson a 60-as években*

*A 2900-as ikerkocsi egészen pontosan nem a végállomási vágányon áll (amely baloldalt látható), hanem az Akna utcai iparvágányra állt félre.

1962-re a MÁV vontatóvágányának keresztezését elbontották, az FVV iparvágány immár nem ment át a vasúti vágányon, hanem belecsatlakozott. Az akkori állapot hivatalos (nem méretarányos) helyszínrajza az alábbiakban látható. A MÁV csatlakozást és a csonkavágányokat a korábbi állapothoz képest megcserélték. Érdekes, hogy a Ganz telepet - a MÁV közelsége ellenére - az FVV szolgálta ki.

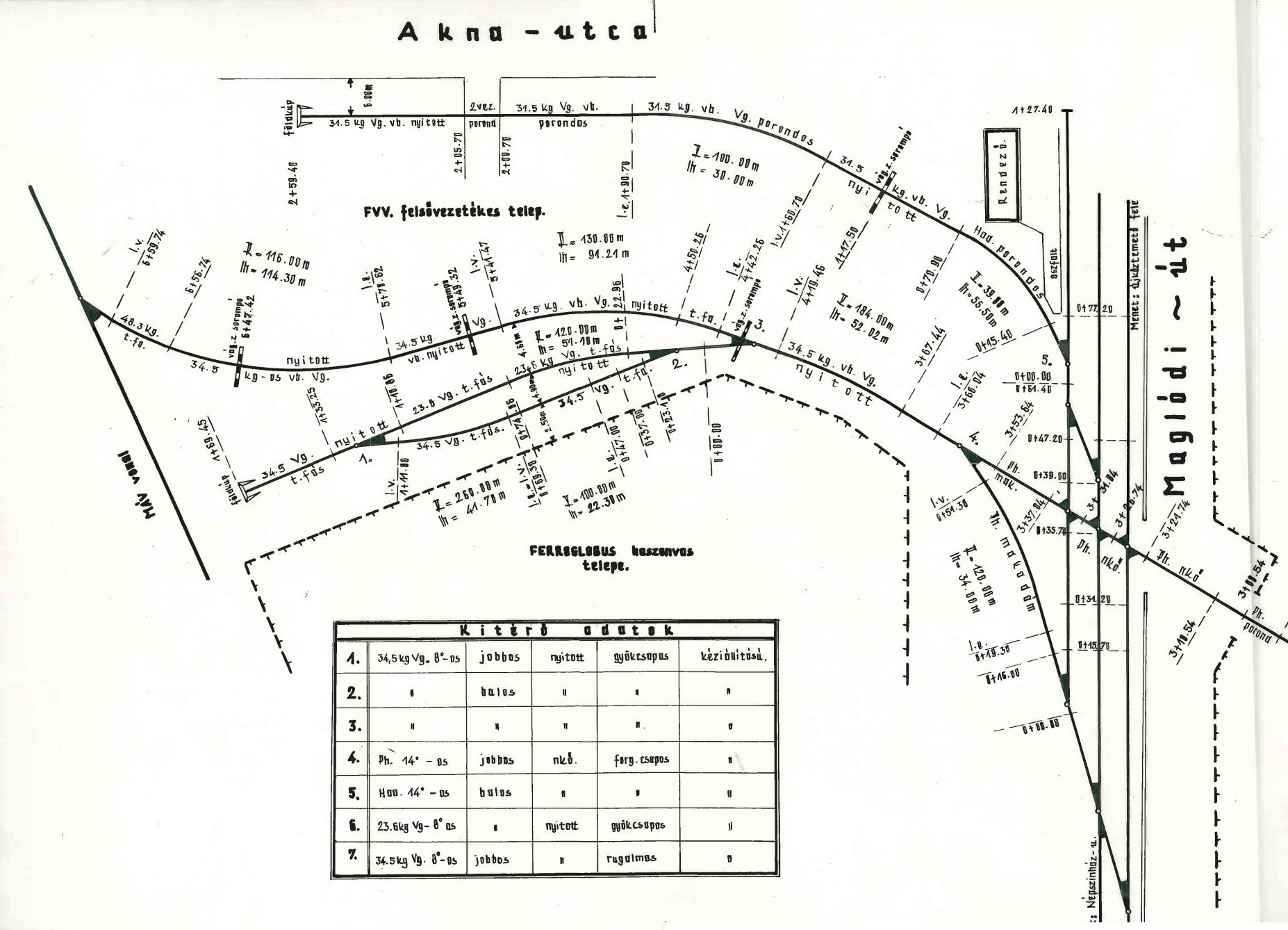

Az Akna utcai iparvágány 1962. évi állapota

Az, hogy milyen volt a vágánykép a MÁV oldalán a becsatlakozás után, az a régi légifotók alapján rekonstruálható. Akkoriban az összeágazások után egy sima csonkavágány volt a lerakó előtt. Felsővezeték nagyjából az FVV-MÁV összeágazásig volt a vágány felett, tehát a villamosvasúti tehermozdonyok nem jártak ki a MÁV vágányokra.

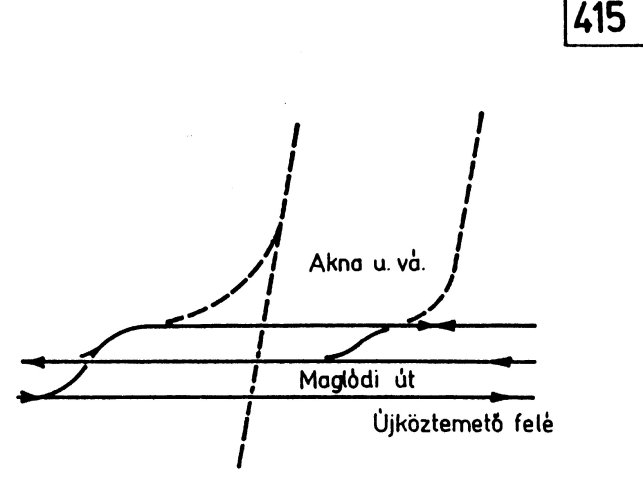

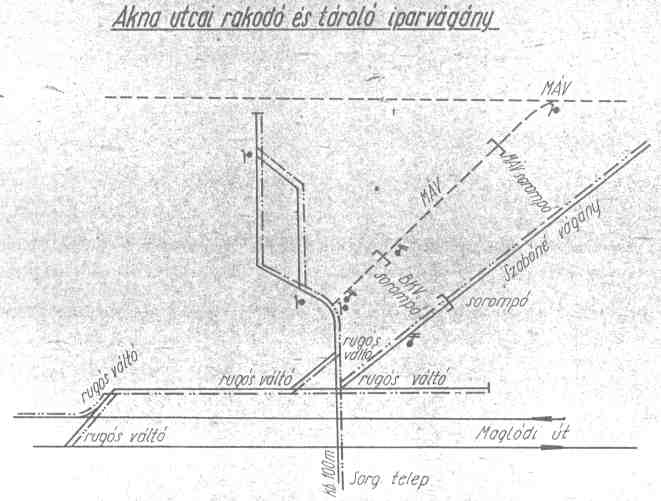

A következő két rajz a Maglódi úti, illetve az Akna utcai vágányelrendezést mutatja 1970-ben. Láthatóan nem sok változás történt az 1960-as évek óta.



Az 1972-es állapotot részletesen tanulmányozhatjuk a korabeli légifelvétel segítségével a fentrol.hu jóvoltából.


A terület légifelvétele 1972-ből

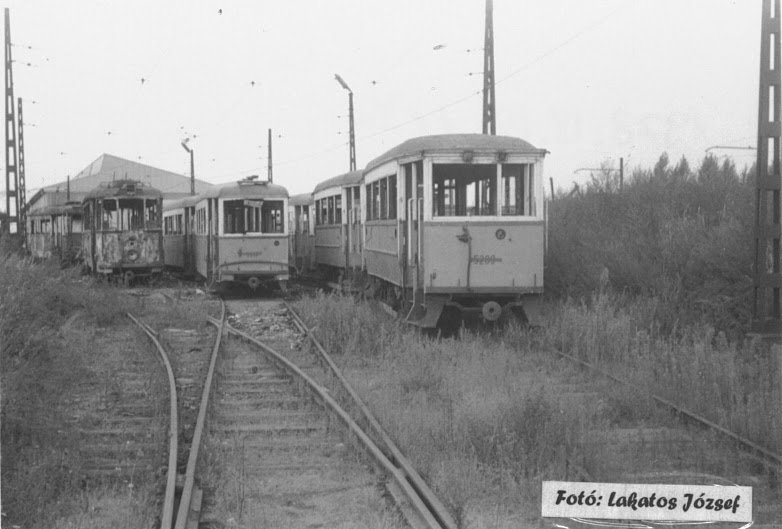

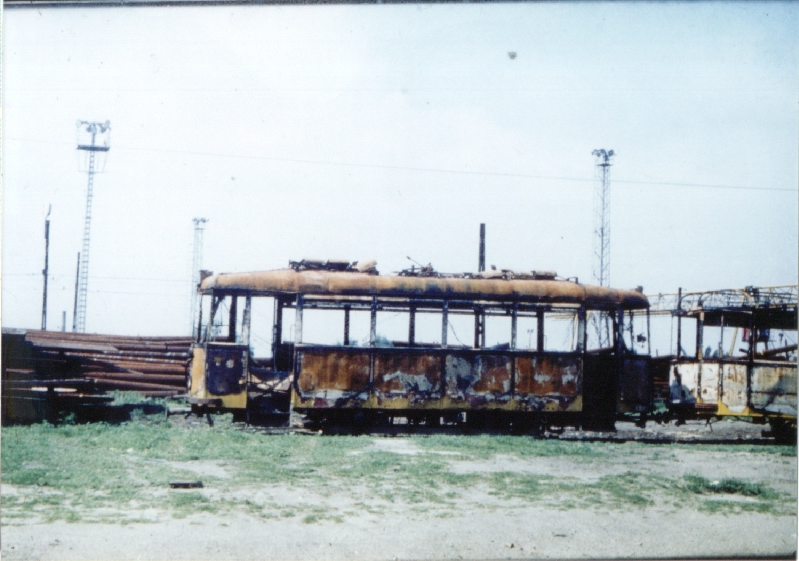

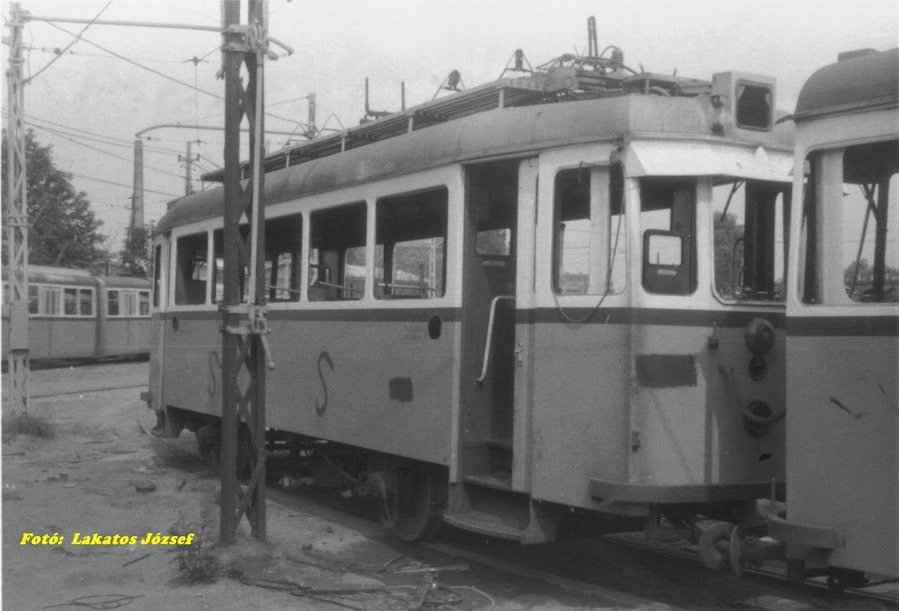

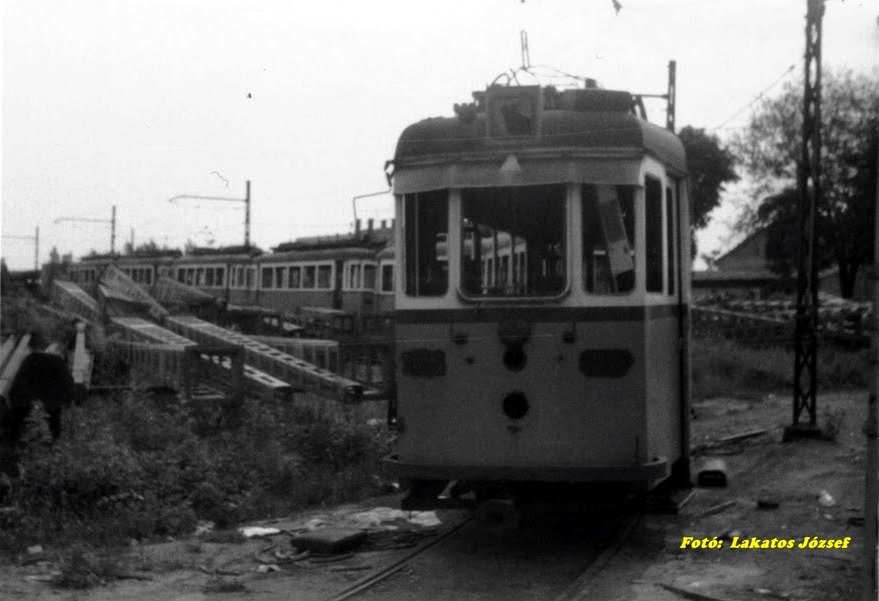

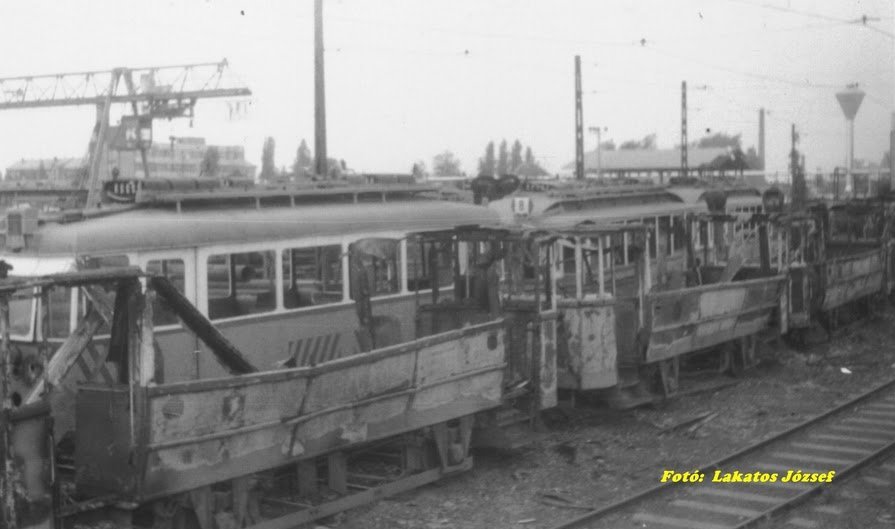

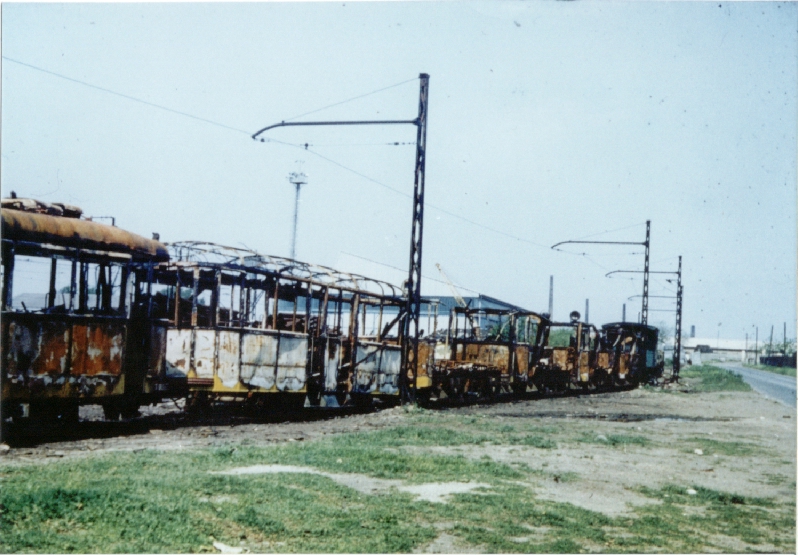

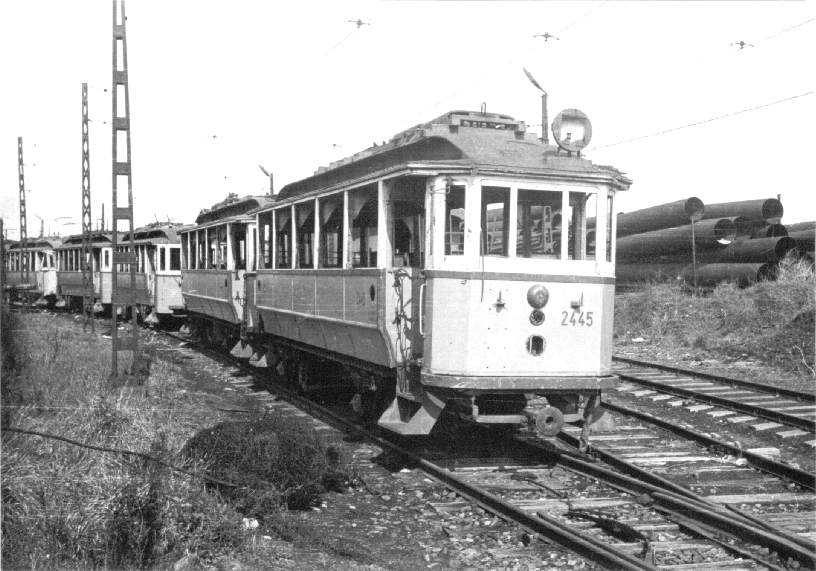

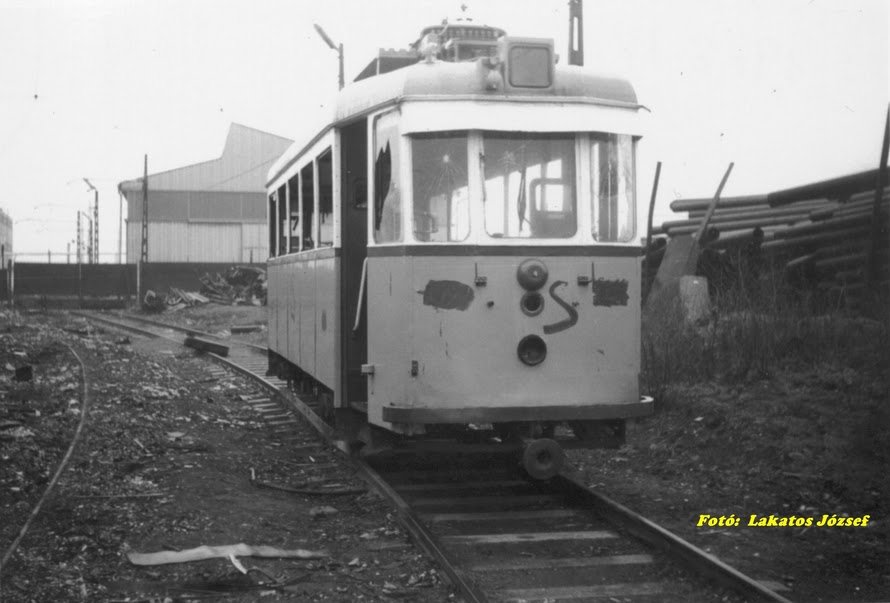

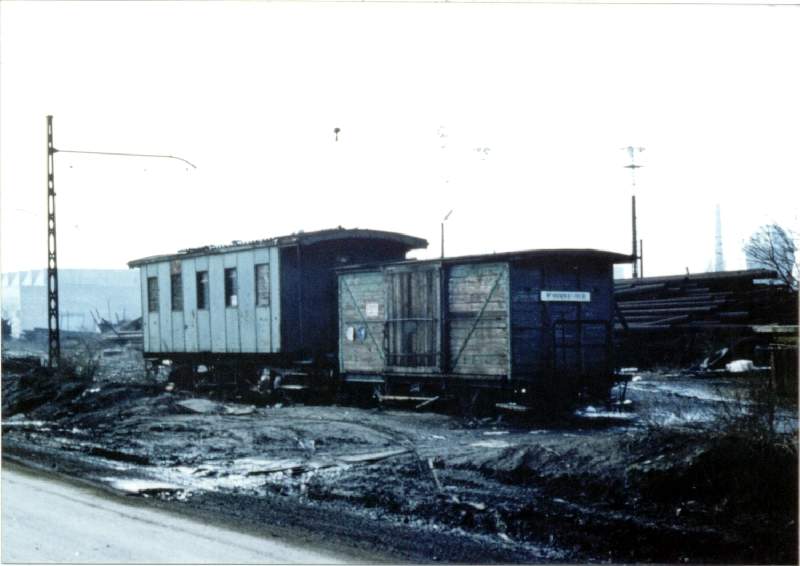

A 70-es években elsősorban roncs kocsikat tároltak itt, illetve bontottak szét, majd adtak át a szomszédos fémhulladék telepre. Ezt Lakatos József és más szerzők alábbi képei illusztrálják.

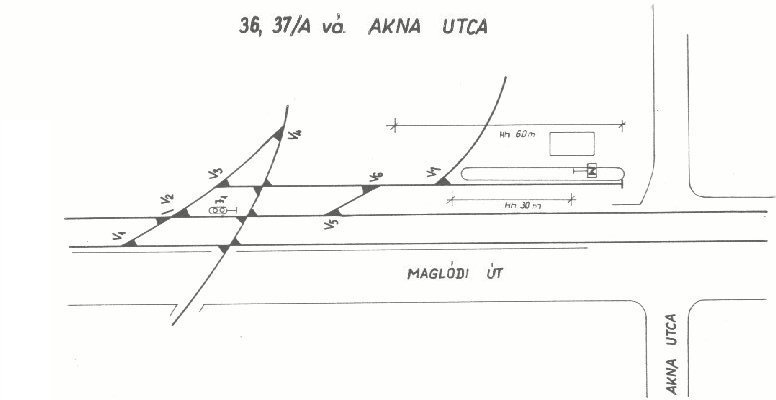

Az 1977. évi végállomási helyszínrajzon jól kivehetők az iparvágány kiágazásai.


1977. évi helyszínrajz

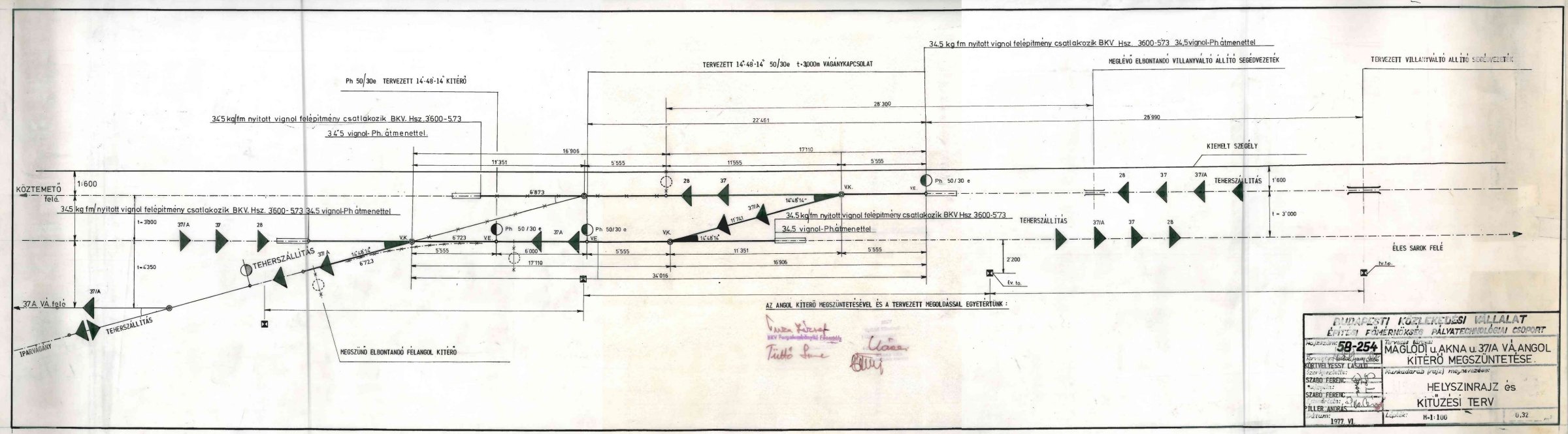

Még ugyanabban az évben kisebb módosítás történt a végállomáson. 1977-ben a félangol váltós vágánykapcsolatot átépítették két egyszerű kitérősre. Az erről készült dokumentációt az alábbi rajz mutatja be.



Az Akna utcai végállomás azonban már nem sokáig működött itt. 1977. augusztus 31-én közlekedett utoljára a 37A viszonylat, ezzel az Akna utca a továbbiakban megszűnt végállomásnak lenni.

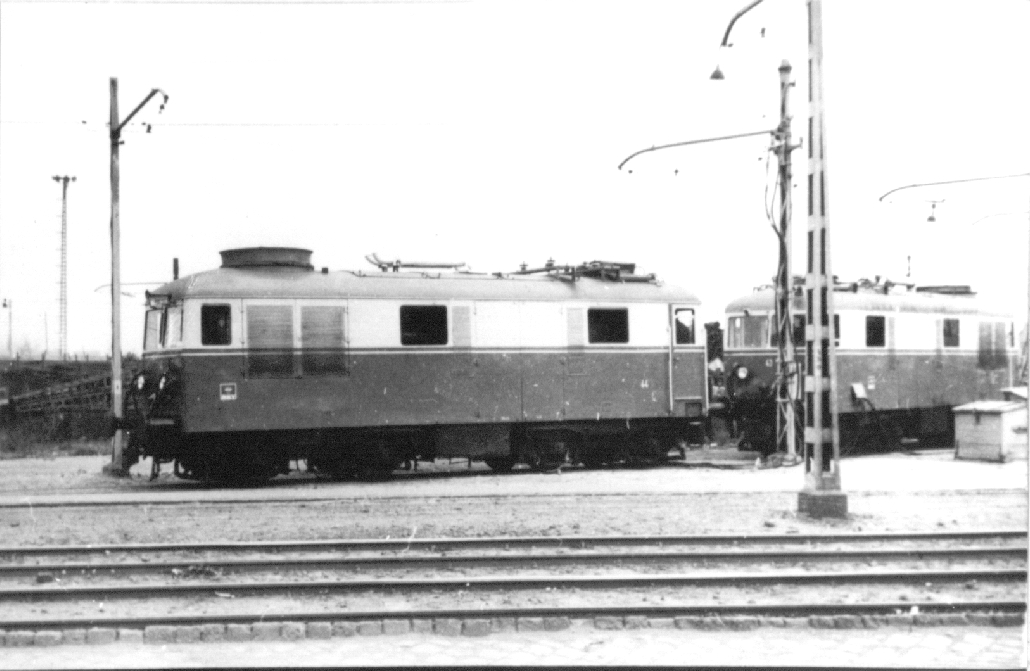

Az újköztemetői vonalon minden évben a halottak nap környéki megnövekvő forgalom jelentős terhelést rótt az alállomásokra és az áramellátó rendszerre. Emiatt időnként áramfejlesztő dízelmozdonyok segítettek rátáplálni a Maglódi úti vonalra. A következő képen a HÉV állományú 43-as és 44-es pályaszámú áramfejlesztő dízelmozdonyok láthatók az Akna utcai iparvágányra félreállítva, amint az újköztemetői vonal feszültségviszonyait próbálják javítani a megnövekedett temetői forgalomban.

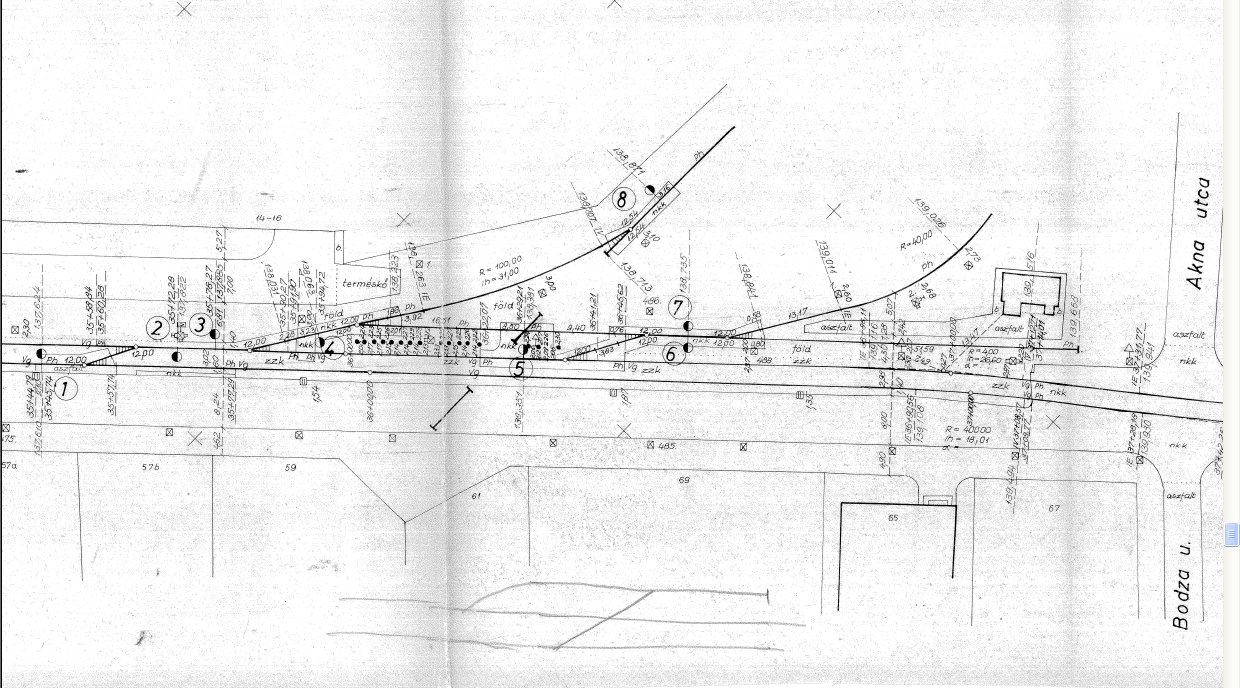

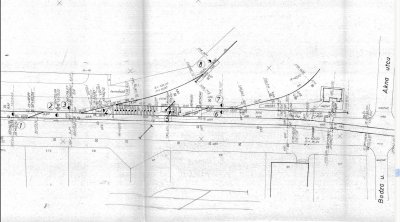

A következő változás 1978-ban történt. Ekkor megszűnt a Maglódi út túloldalán lévő Ganz telep kiszolgálása, így a teherforgalom lényegesen lecsökkent. A Ganz iparvágány elbontását megkezdték. A részben elbontott keresztezéseket mutatja az 1979. évi alábbi helyszínrajz.


Alul kéziratilag be van rajzolva a jelenlegi vágányelrendezés

1979-ben a lerakó vágányhálózatát bővítették, a korábbi MÁV csonkavágányból kiágaztattak egy új vágányt, amely egy 90 fokos bal ívvel egy kitérőben végződött. E fölé valószínűleg BKV rendszerű felsővezetéket szereltek, és a BKV tehermozdonyai ki tudtak ide járni, ugyanis a roncs kocsik tárolása mellett továbbra is folyt az anyagdeponálás.


Légifotó 1979-ből, rajta az épülő új szakasszal

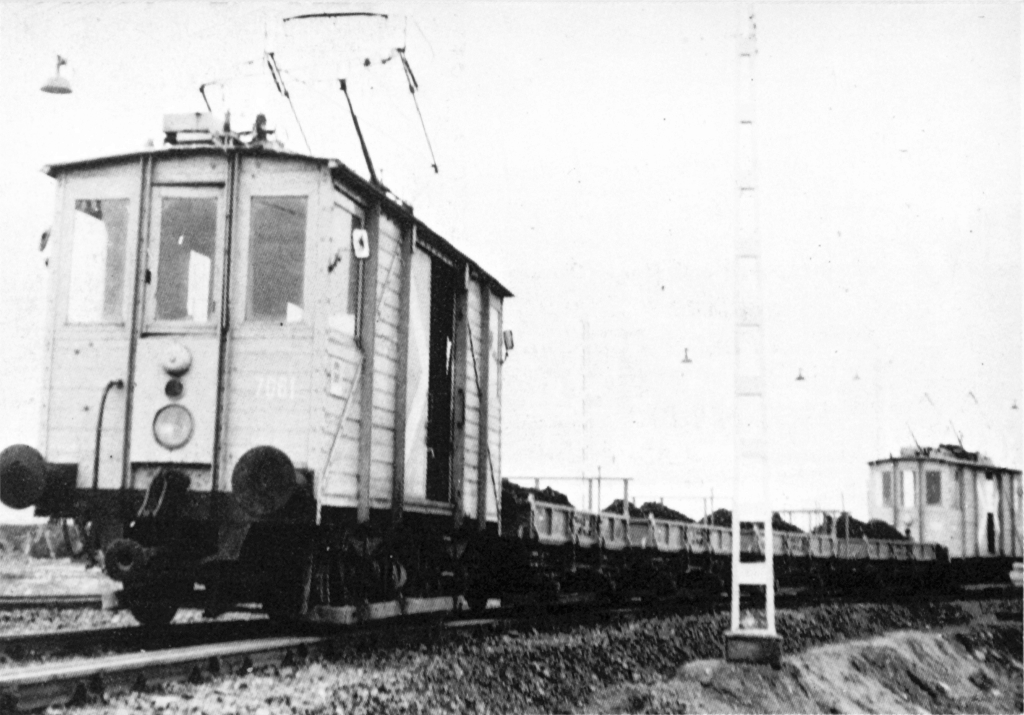

Az 1979-ben készült következő kép valószínűleg már ezen az újonnan épített helyszínen készült. A két Muki által közrefogott pőrekocsikról a pályafelújítások során a zúzottkő átrostálásakor keletkező ún. rostaaljat készülnek éppen kirakni az Akna utcai iparvágányon.


Rostaaljszállító tehervonat az Akna utcai lerakóban

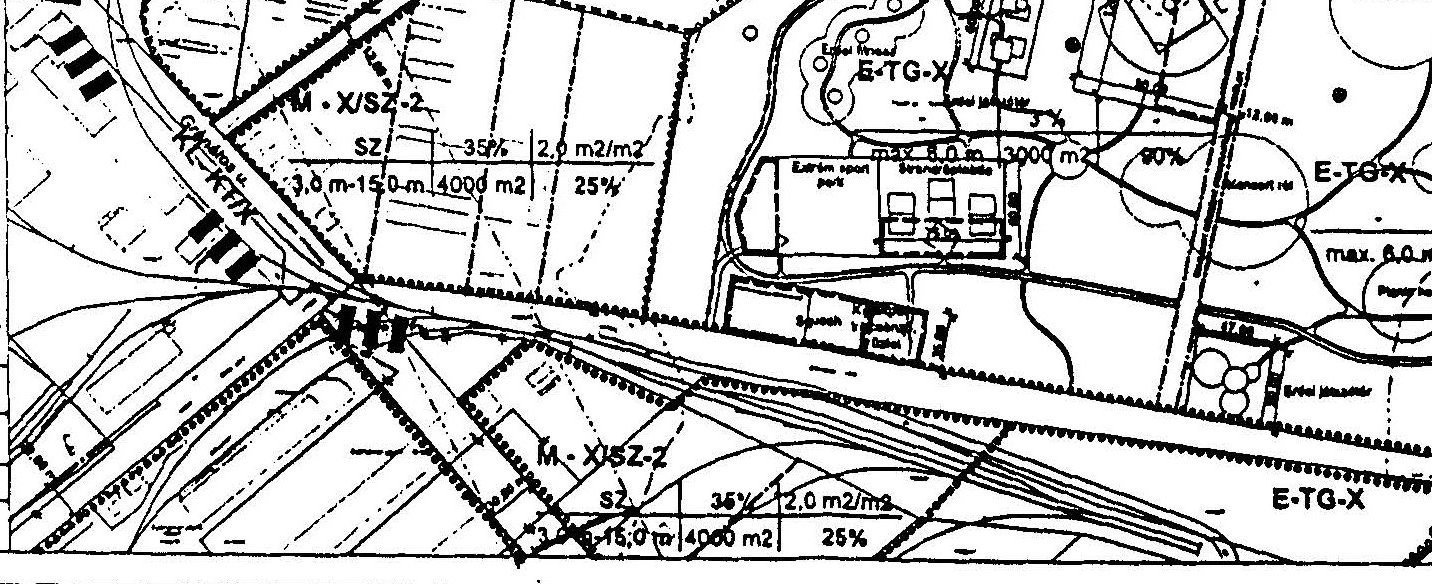

Az új szakasz vágányhálózatáról nem maradt fenn helyszínrajz. Némi támpontot adhat a vágányelrendezésről az a szabályozási terv részlet, amely a Gránátos utcai szeméttelep rekultivációját hivatott bemutatni - viszont kivehetők rajta a vágányok is.


Sajnos a vágányok és a szabályozási vonalak néha nehezen különböztethetők meg egymástól

A térkép bal alsó sarkában látható az Akna utcai BKV iparvágány, fölötte a roncstelep MÁV vágányai a BKV csatlakozással. Jobbra látható a MÁV 80-as években kiépült Gránátos utcai háromvágányos ipartelepi rendezője is, de hogy az afölött nehezen kivehető vonalak milyen vágányok voltak - ha egyáltalán - már nehezen mondható meg.

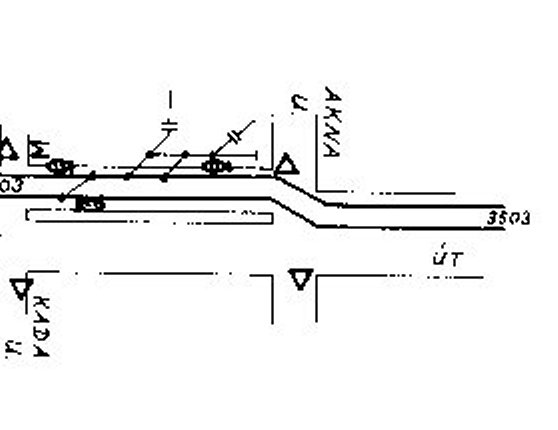

Az alábbi rajz az 1981. évi vágányelrendezést mutatja.



1981-83. között került sor a Maglódi úti villamospálya teljes átépítésére. Ekkor szüntették meg az utolsó, közúttal közös szakaszokat is. Az átépítés során selejtezték az Akna utcai iparvágány-hálózat nagy részét, csak az Akna utca menti szakasz maradt meg. Az elvesző MÁV kapcsolatot akkor még pótolták. Az Akna utcai csonkavágányt meghosszabbították és úgy kötötték be a MÁV téglagyári vontatóvágányába. Ezzel együtt 1983. október 26-ra átépült a Maglódi úton az Akna utcai villamosvégállomás is. A megszűnt BKV iparvágányok irányába a hulladékvas telep bővült. Az így kialakult vágányhálózatot az alábbi rajz mutatja.

Kék színnel a MÁV vágányok vannak ábrázolva, míg fekete a BKV. Annyi bizonytalanság fennáll, hogy a jobb oldalon található szemétlerakói rendező fölött ekkoriban BKV rendszerű felsővezeték lehetett, erről árulkodnak az oszlopokon máig megmaradt szigetelő csonkok. De hogy ez pontosan mekkora vágányszakaszt érintett, arról nincsenek megbízható adataim. Annyi biztos, hogy ez az elrendezés maradt fenn gyakorlatilag máig, annyi különbséggel, hogy a 3 vágányú rendező két vágányúra csökkent, a felfelé kiágazó csonkát elbontották, a MÉH telepen pedig a Maglódi útra merőleges csonkát megszüntették. Az 1979-ben épült íves lerakót a 80-as évek második felében elbontották, de a kiágazási váltó még sokáig bent maradt a pályában, emlékeztetve rá (a jobb oldali rajzon is ábrázoltam).
A BKV felsővezetéket valamikor a 90-es években bonthatták el.

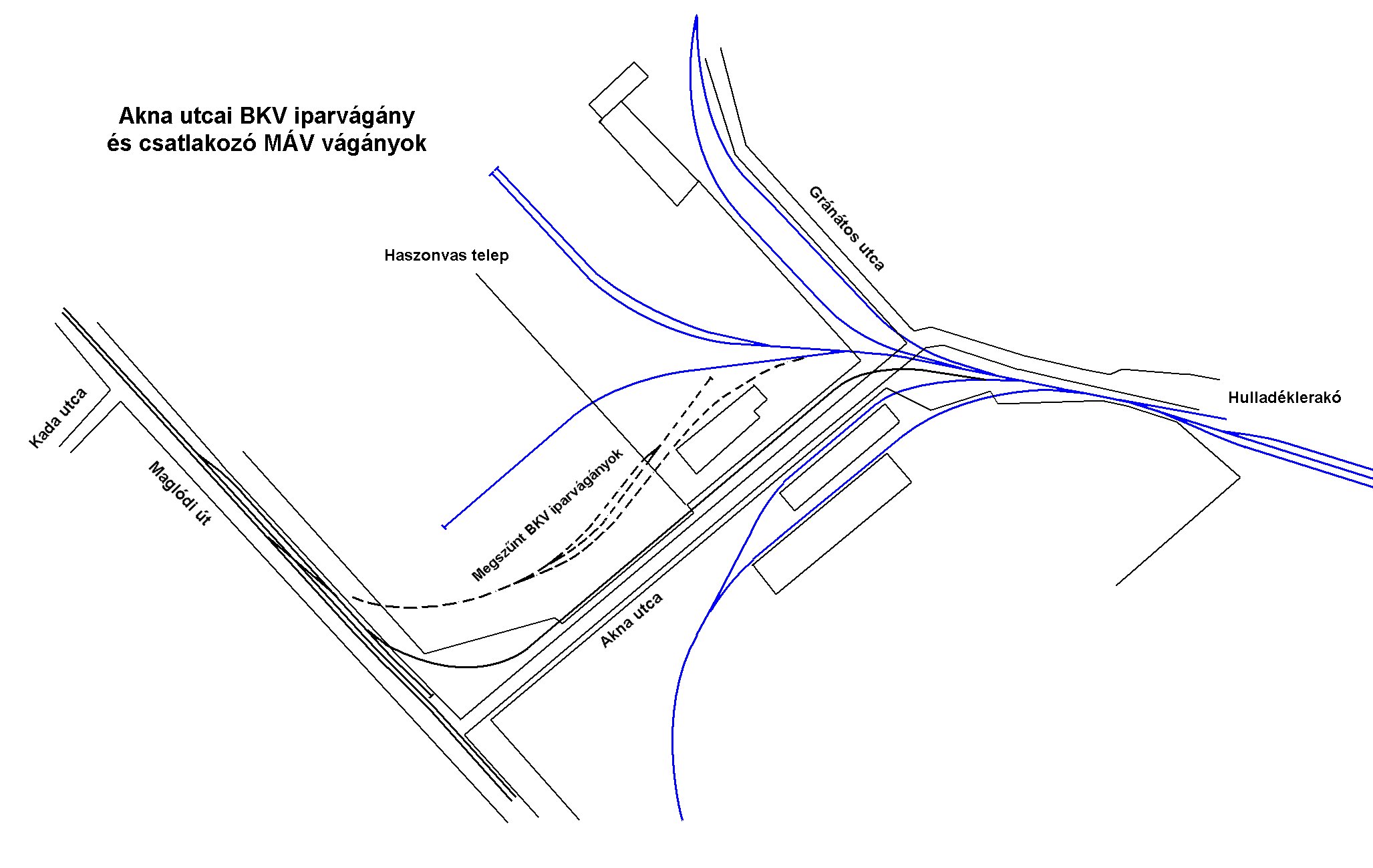

Az Akna utca környéki vágányok elrendezése az 1983-as átalakítás után »

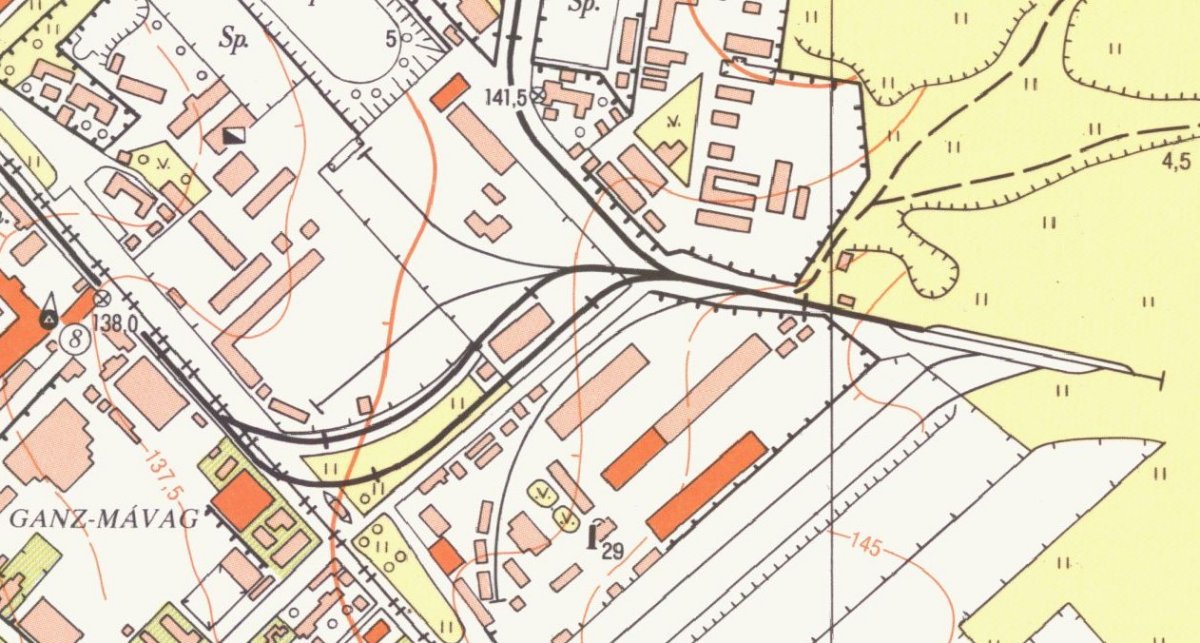

Ez az 1990-es évekbeli térképvázlat mindkét MÁV-BKV csatlakozást egyszerre ábrázolja.



A MÉH hulladékfém-gyűjtő cég új neve időközben ERECO Kft. lett. A MÁV vágányhálózati térképe is ábrázolta a BKV csatlakozóvágányt és a környező iparvágányokat.

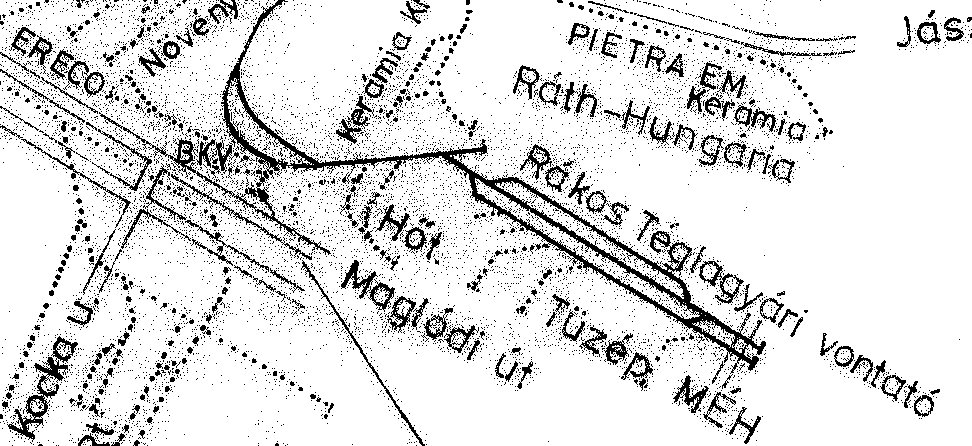

Ezen az 1996-os rajzon figyelmesen szemlélve némi pontatlanság tapasztalható a Hőtechnika iparvágányai esetében

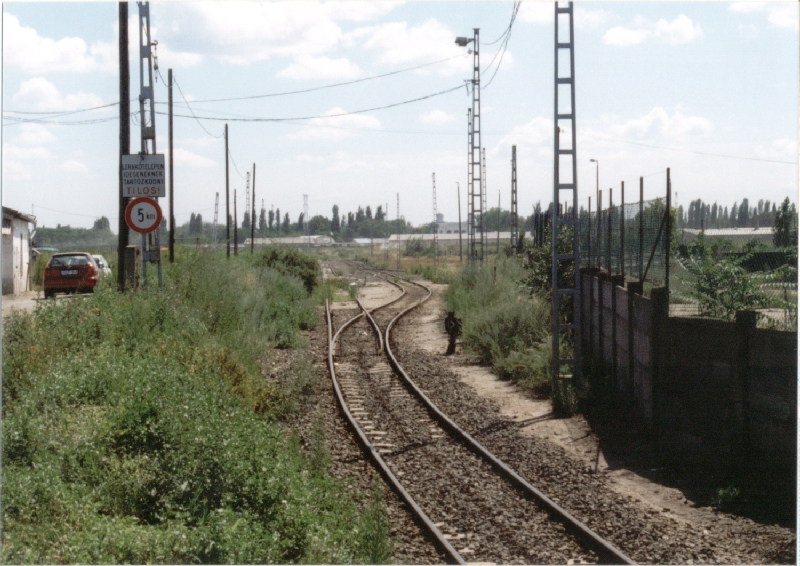

Az Akna utcai BKV iparvágányt a 90-es években már nemigen használták, bár a vágányösszekötés még megvolt. Szelényi Gábor alábbi képsorozatán láthatjuk az 1999. évi állapotát.

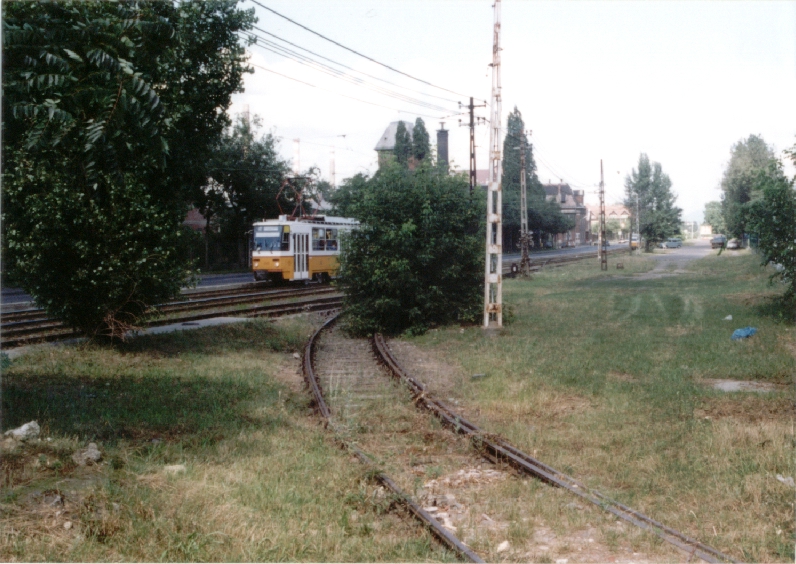

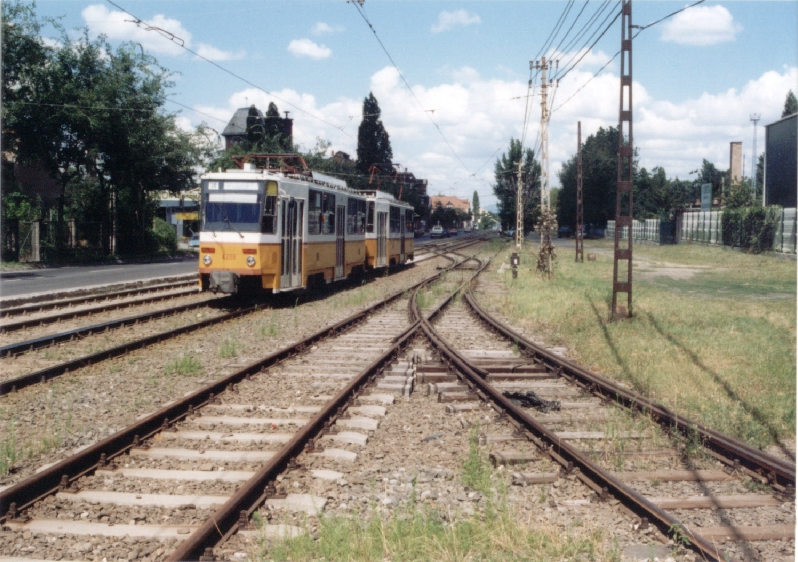

Kiágazási váltó a Maglódi úton

Innen a vágány egy ívben folytatódott

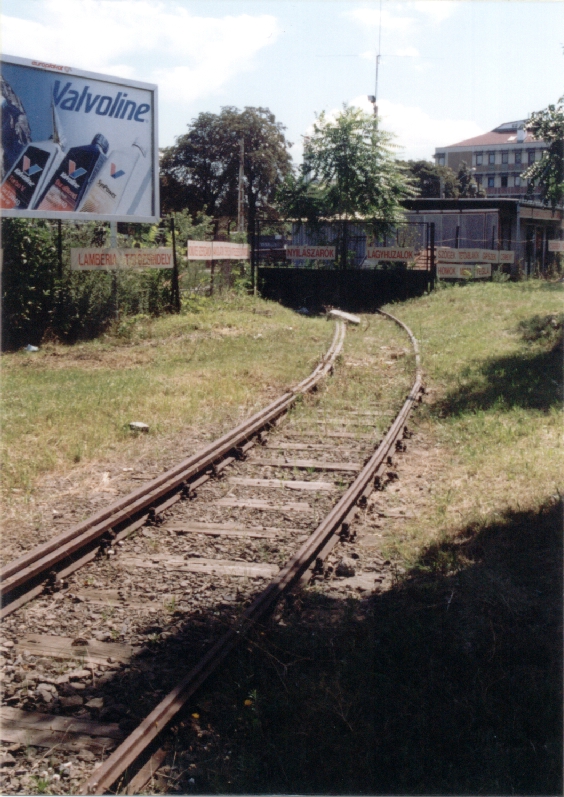

Majd bement egy telephely kapuján

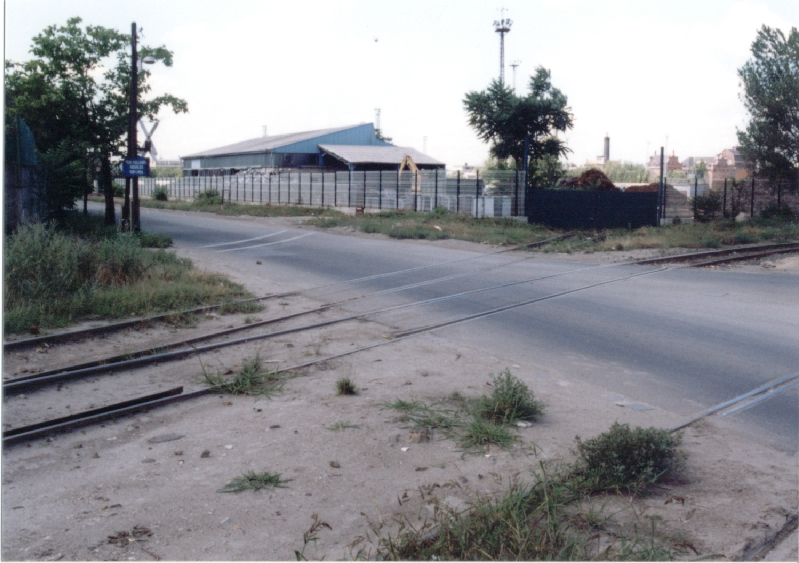

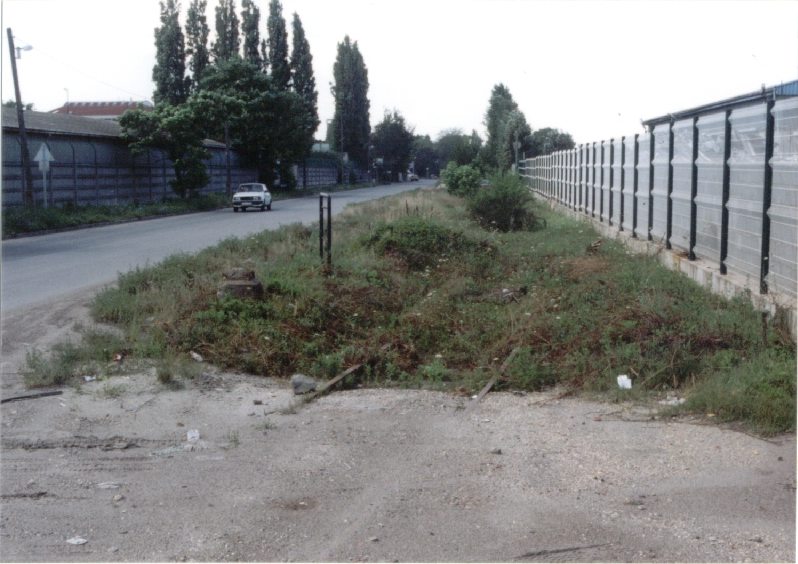

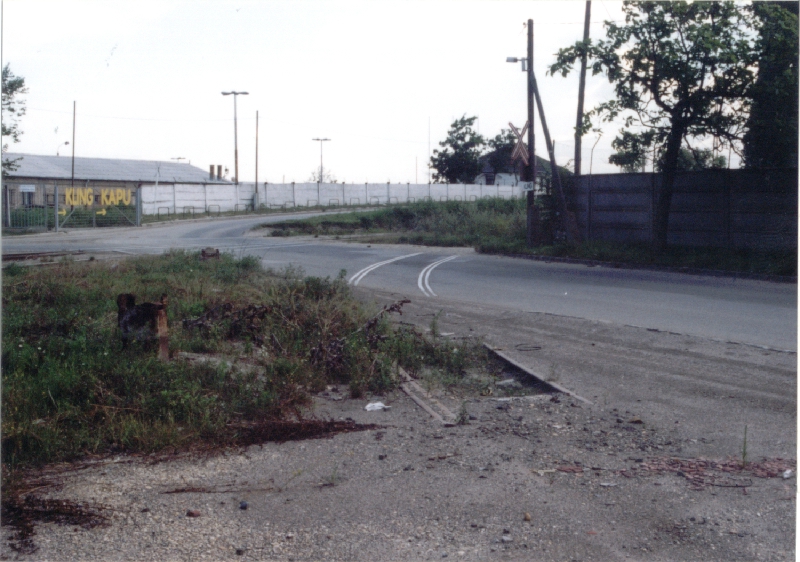

Tovább végigment az Akna utcában és
elkanyarodott  a Gránátos utca felé


Ugyanez a helyszín a másik irányba:
jobb ív a szeméttelep irányába

Kicsit távolabbról visszanézve az Akna utcára,
előtérben MÁV vágányokkal

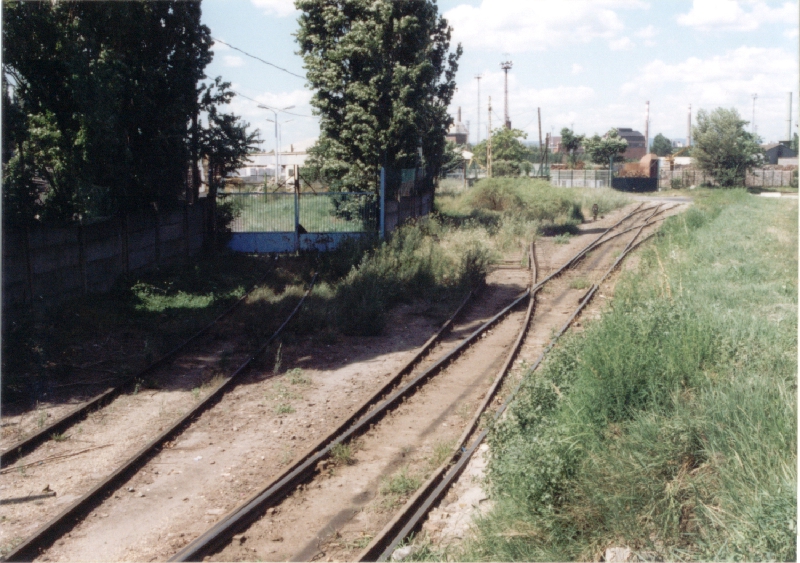

A szeméttelep melletti rendezővágányok

Maga a BKV vágány az itt kiágazó
iparvágányba csatlakozott be

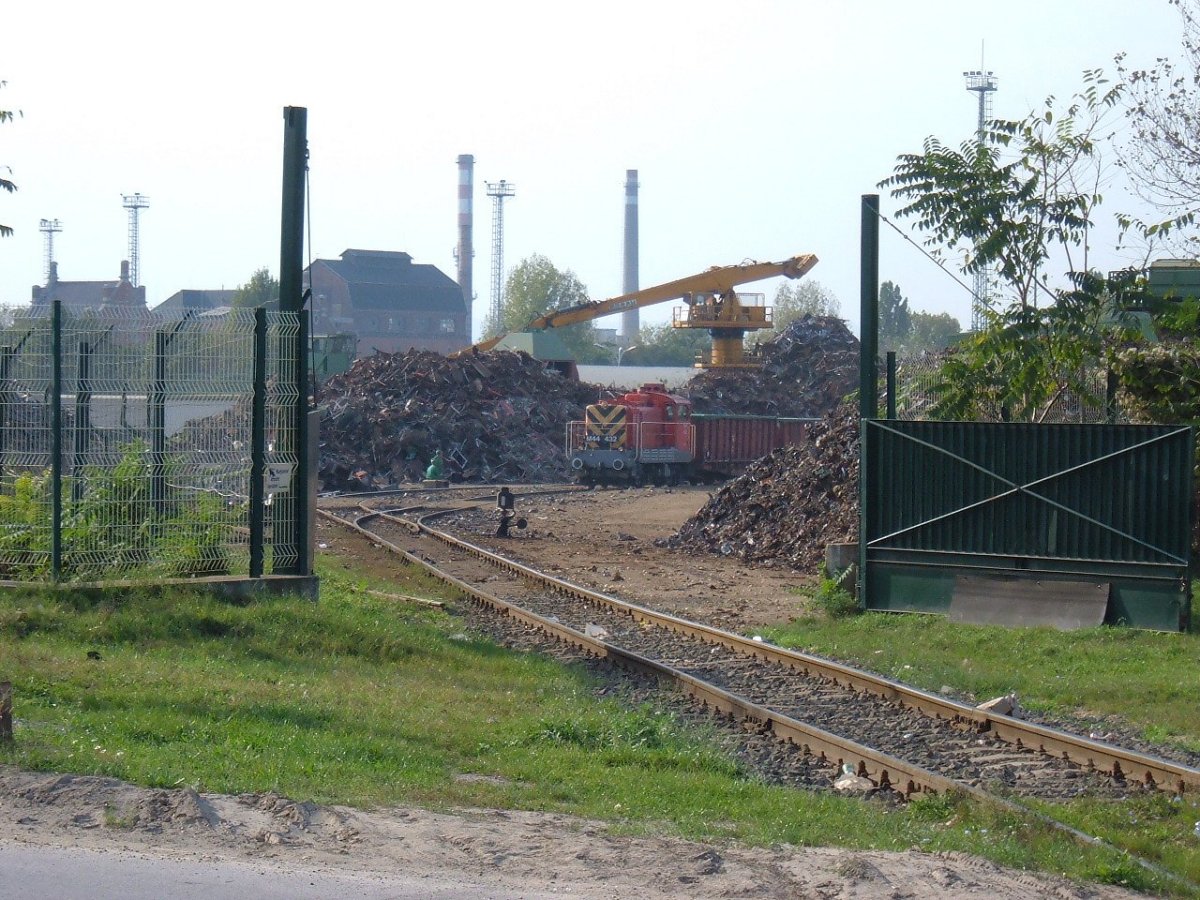

Gmarc alábbi képe az ERECO Kft. telephelyét kiszolgáló iparvágány-menetről készült. A kapu után közvetlenül balra kivehető vágánycsonk egy a 2000-es évek elején megszűnt déli irányban a Ferroglobus telep felé leágazó iparvágány maradványa, ebből ágazott ki korábban a MÁV-BKV összekötővágány is.



2000-ben azután felépült egy üzletház a Maglódi út-Akna utca sarkán, amely ráépült a korábbi iparvágány nyomvonalára. Ezzel a vágánykapcsolat megszakadt, az iparvágány véglegesen megszűnt.
Az alábbi képeket Dash9 készítette a 2000-res évek derekán.

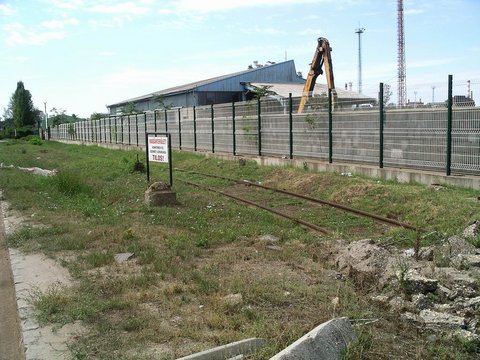

Az Akna utcában a vágány a kerítés mellett fut

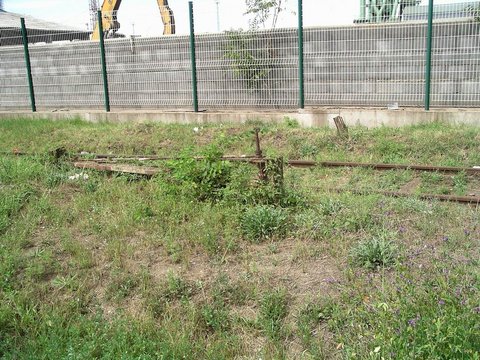

Egy régi vágányzáró sorompó maradványa

Egy szakaszon a vágány keresztülment egy telephelyen

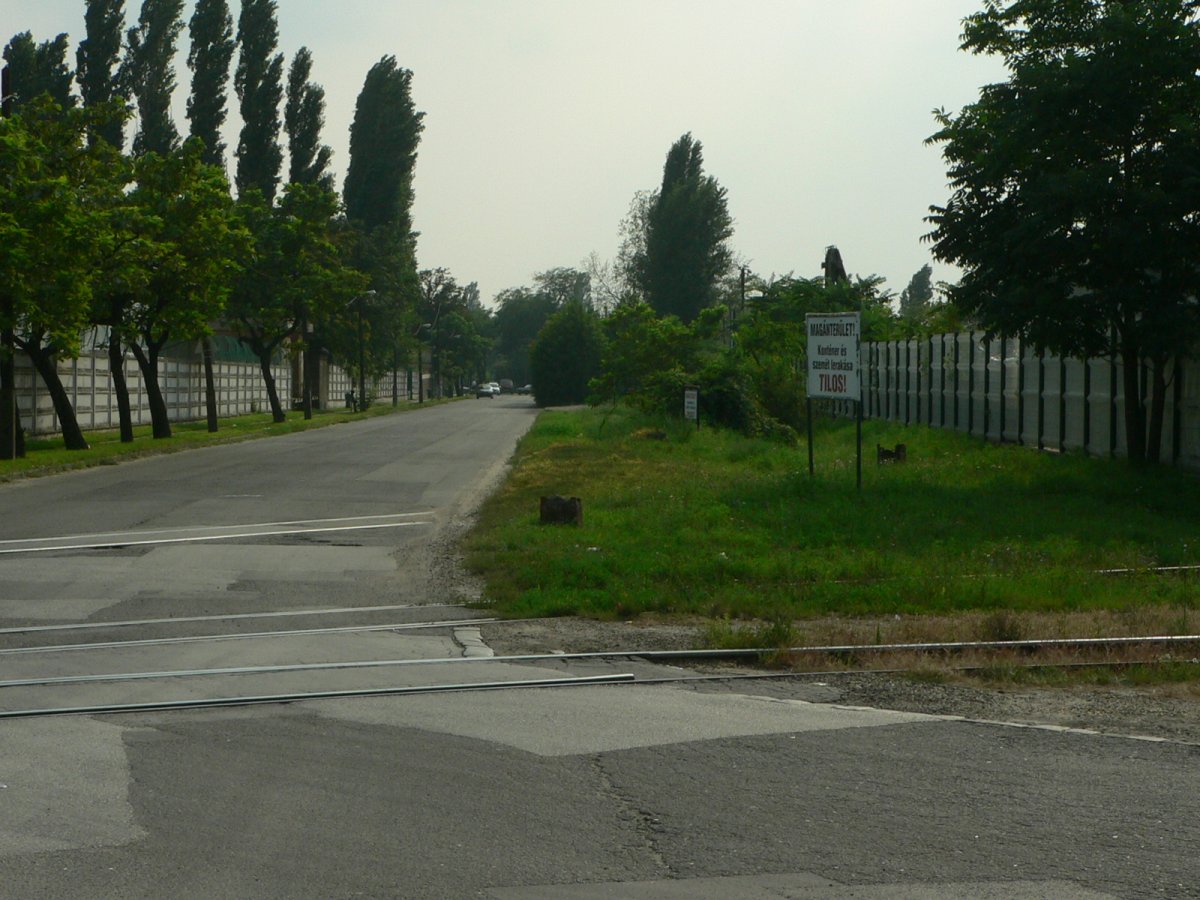

Végezetül nézzük, hogy mi maradt mára (2010.) az Akna utcai BKV iparvágányból.

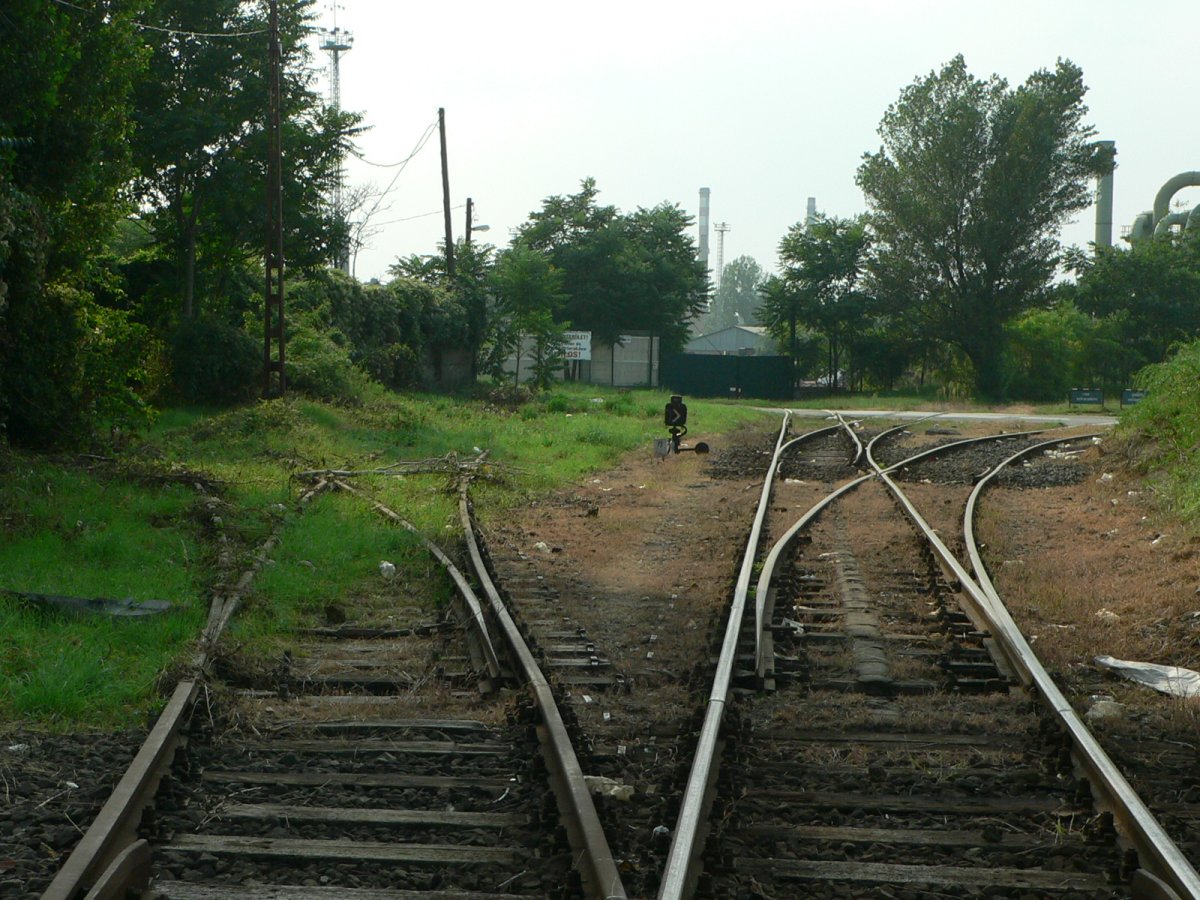

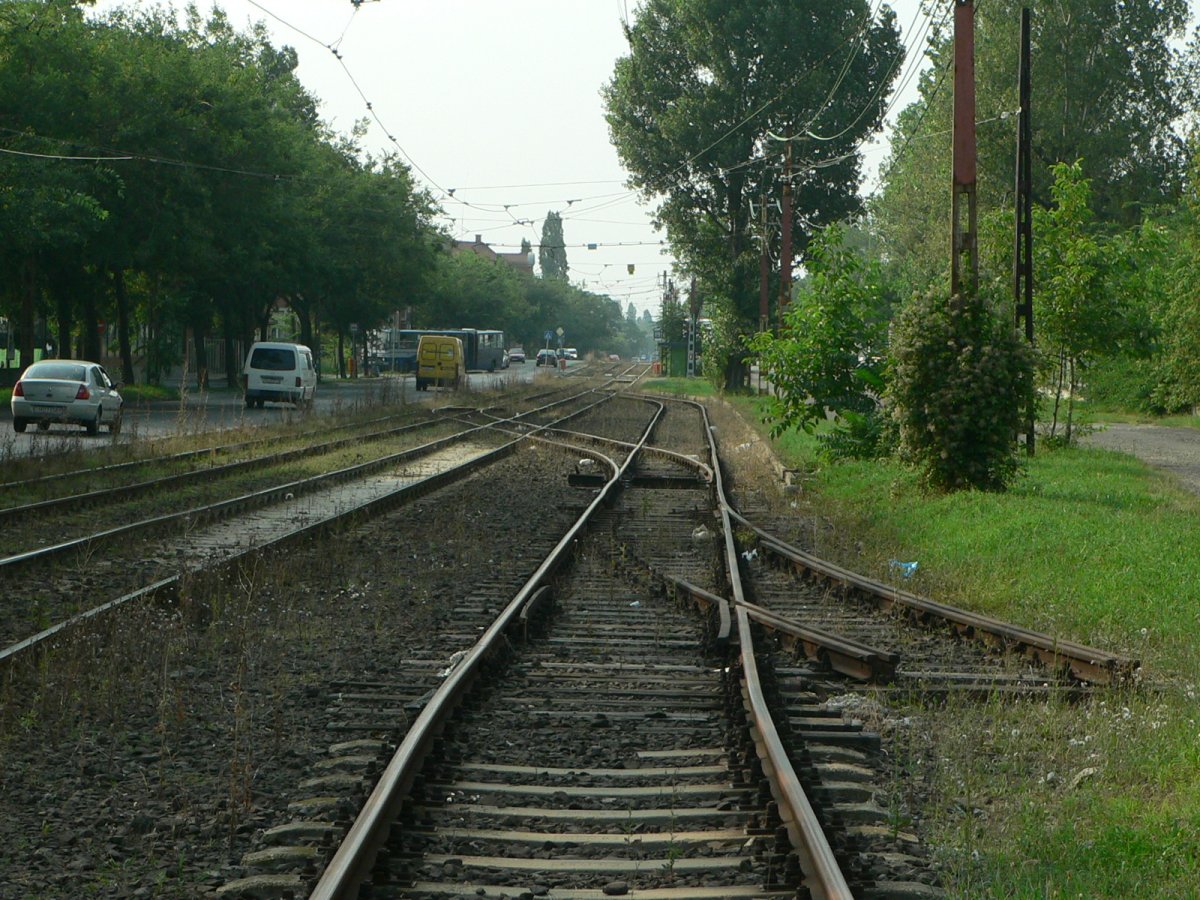

A kiágazási váltónak már csak a csonkja maradt meg

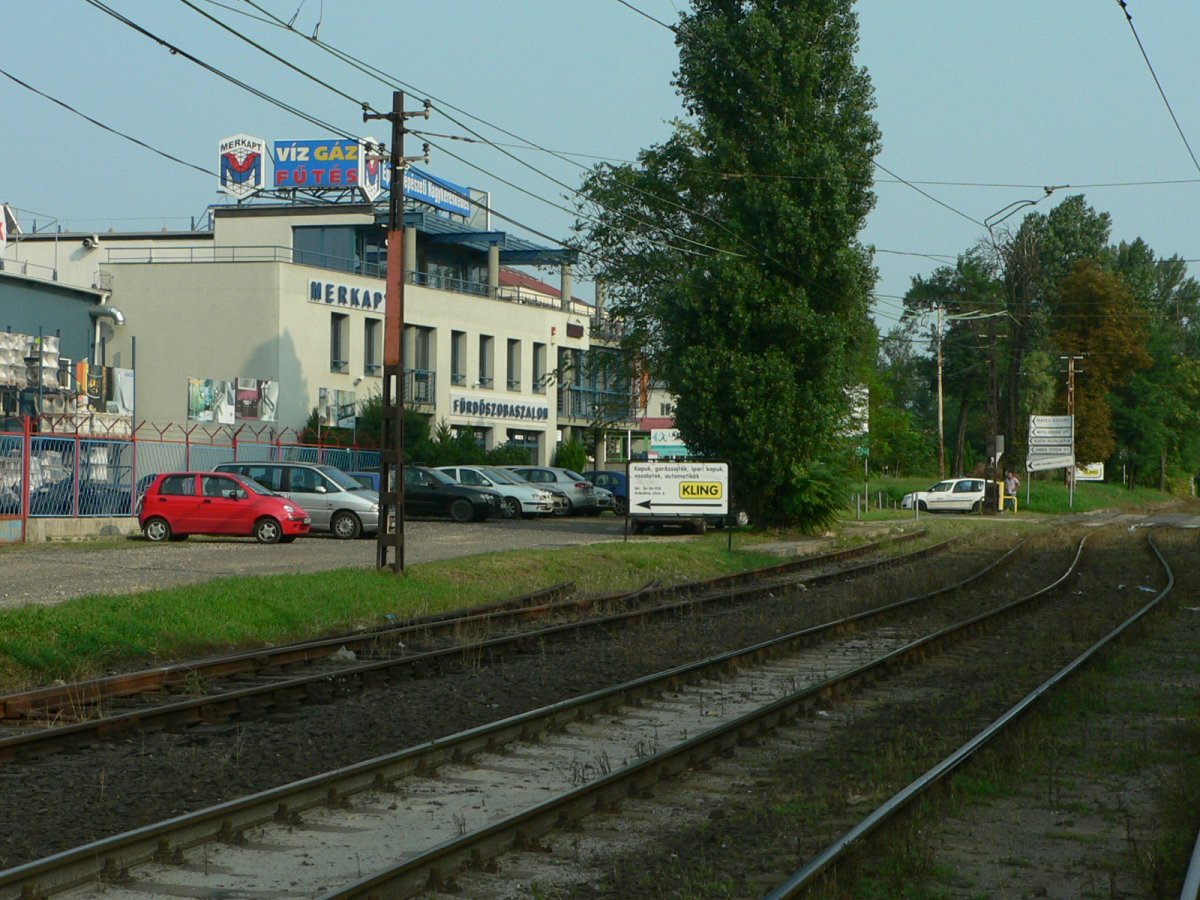

A sarokra épült nagyméretű épület

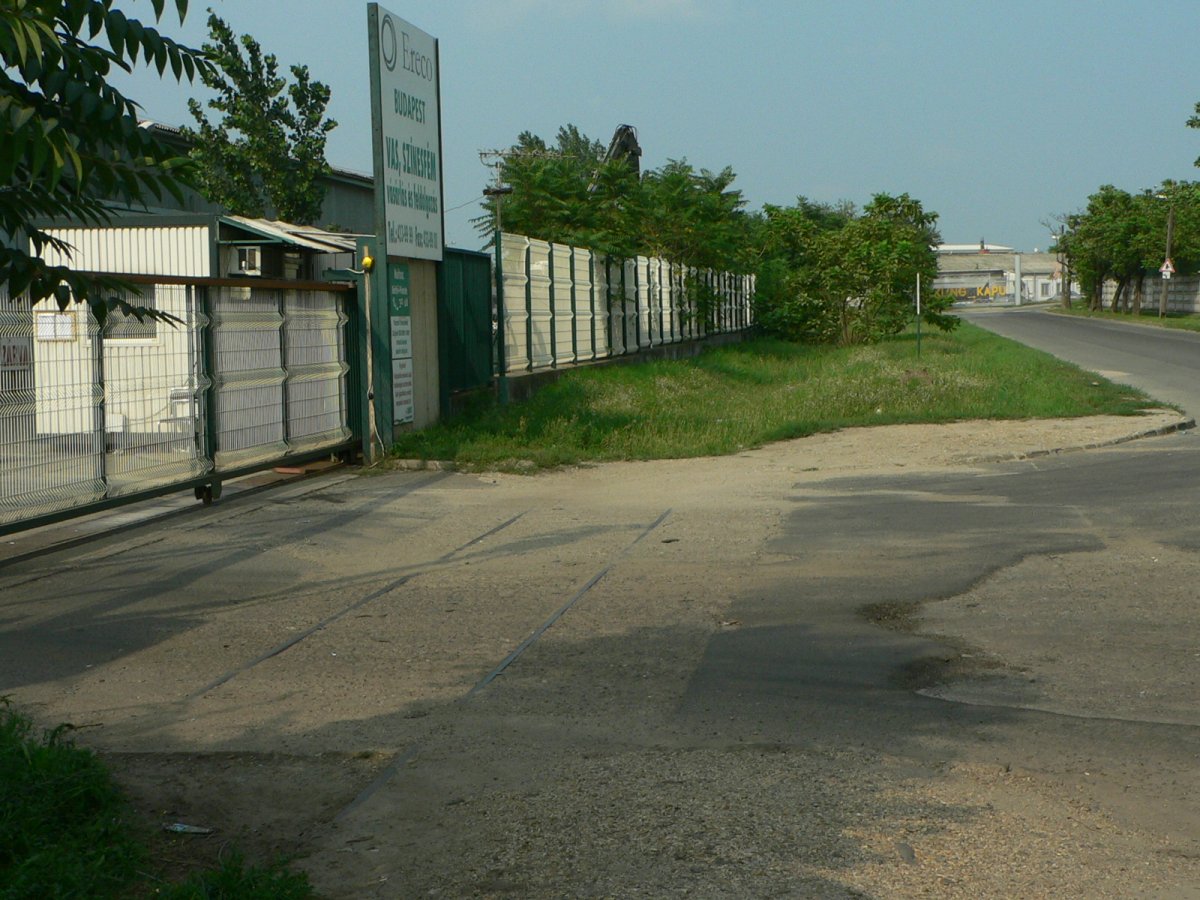

Az Ereco bejárata az Akna utcából,
előtérben az iparvágány maradványa

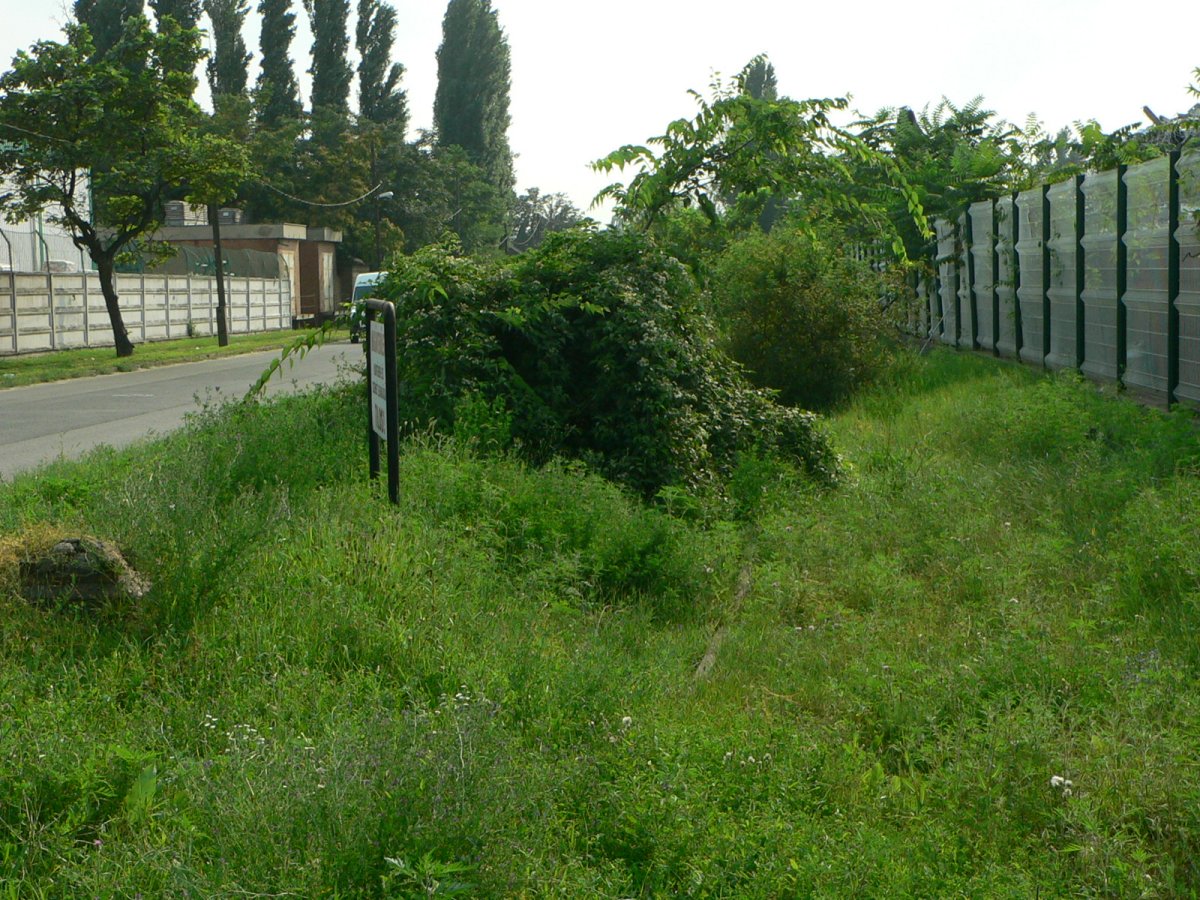

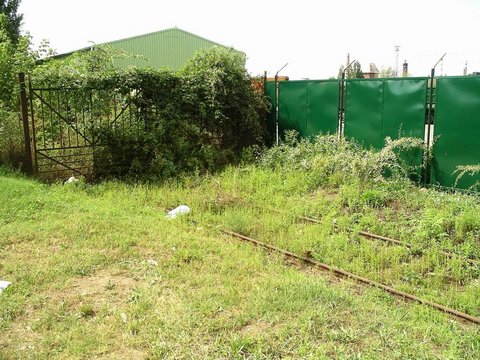

A vágány nagy részét a növényzet teljesen benőtte

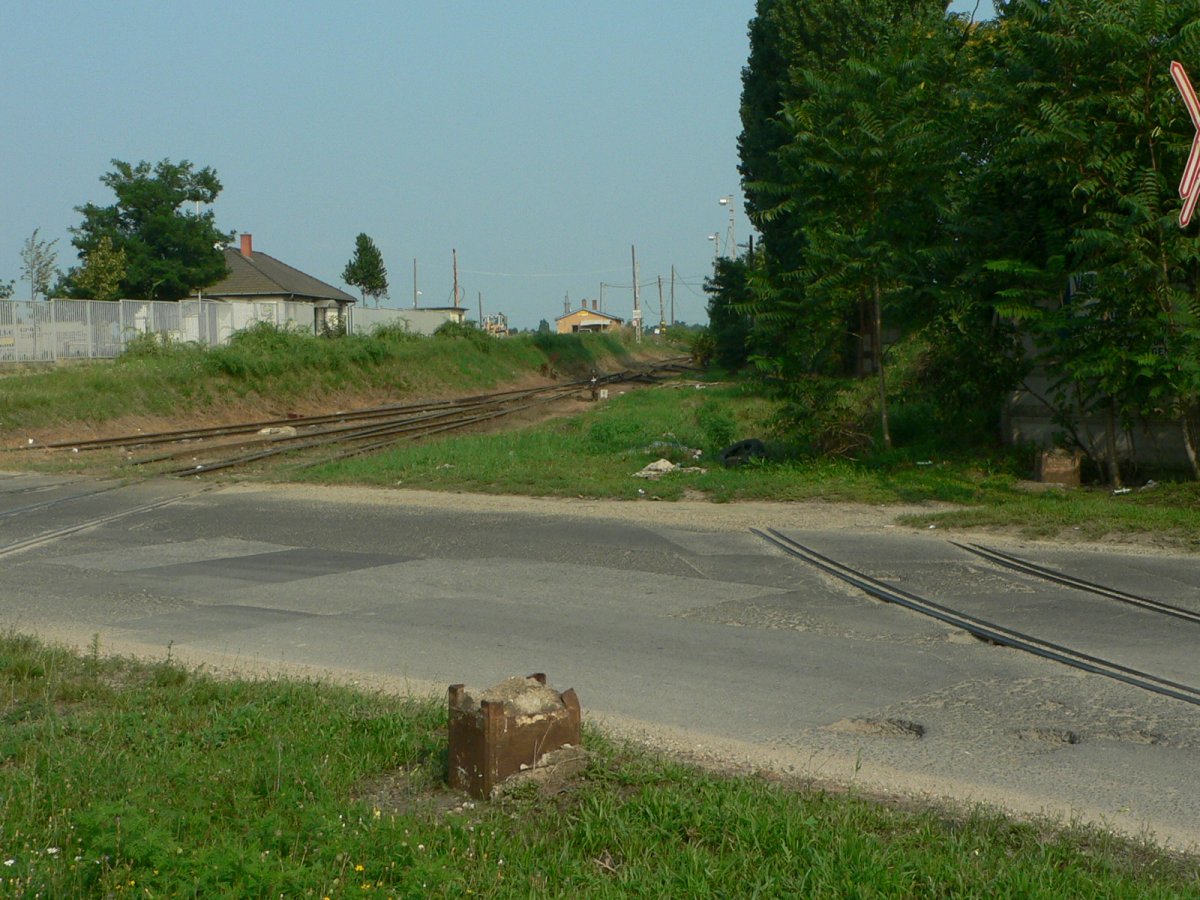

Az Akna utcából a vágány a Gránátos utcába kanyarodik (jobb oldalon).
Előtérben a felsővezeték-tartó oszlop csonkja

A Gránátos utcából visszatekintve az Akna utcába

A bal oldali vágányból jobbra kiágazó sín az
Akna utcai iparvágány

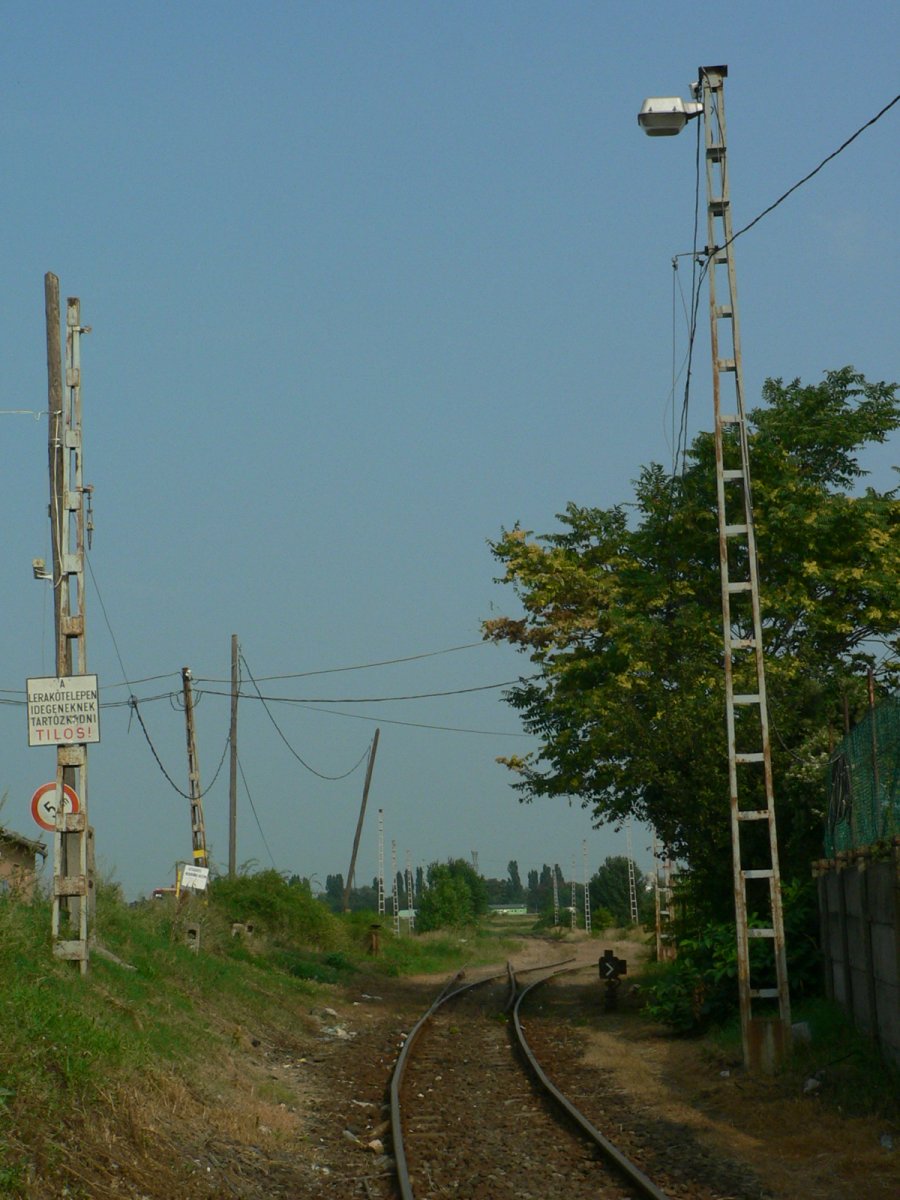

A szeméttelep melletti rendező.
A bal oldali oszlopon felül megfigyelhető
a volt felsővezeték szigetelőjének maradványa

A Maglódi úton lévő Akna utcai volt villamos végállomást a BKV rossz kocsik tárolására, vagy forgalmi zavar esetén villamosok visszafordítására jelenleg is használja.
